Lab1 wiki (sw)

swbig

pdf  tutorial_lab1_swe.pdf


zip   IE1204.zip  alla kursens simuleringsfiler.

Kretsar och Kopplingsdäck


Vid laborationerna använder vi digitala kretsar ur den så kallade 74-serien i kapslar av DIL-typ (Dual In Line) för hål-montering på mönsterkort. Se bilden. Detta är idag att betrakta som rena reservdelskretsar, och utvecklingen har också gått mot helt andra kapseltyper för yt-montering.

Dessa gamla kretsar är dock oslagbara för experiment med enkla kopplingar på kopplingsdäck. Kopplingsdäck används numera också till mycket komplexa kretsar - som då är monterade på Breakout Board (breakout board har samma pin-avstånd som DIL-kretsar). Att arbeta med kretsar på kopplingsdäck är därmed det naturliga arbetsättet vid projektarbeten och examensarbeten i skolan och för hobbyverksamhet.



  • Fritzing Är namnet på en bra programvara för att dokumentera kopplingar med kopplingsdäck, och generera kretsschema, och eventuellt tillverka kretskort. (Detta program kommer att användas i kursen IE1206 men det behövs ej för denna kurs).  Den som är intresserad kan ladda hem programmet redan nu.

Komponenter vi använder i labb-kursen:

fritzing_component.gif 74HCT00.fzpz   fritzing_component.gif 74HCT02.fzpz    fritzing_component.gif 74HCT08.fzpz     fritzing_component.gif 74HCT32.fzpz    fritzing_component.gif 74HCT86.fzpz

fritzing_component.gif 74HCT74.fzpz    fritzing_component.gif 74HCT283.fzpz    fritzing_component.gif 74HCT175.fzpz


Datablad till laborationernas kretsar

De digitala kretsarna har kapslar med 14 eller 16 ben. För orientering har kapslarna ett uttag på ena kortsidan, där kan också finnas en "prick" för att markera pinne nummer 1. Två av benen ska anslutas till matningsspänning och jord de övriga pinnarna används som logiska ingångar och utgångar, ibland kan någon pinne sakna anslutning till något inuti kretsen det kallas då för NC (No Connection). Pinnarnas funktion framgår av databladen, och i viss mån också av symboler och beteckningar i figurerna.

Några varningar.
Två utgångar får inte kopplas ihop med varandra. Det blir en så kallad kortslutning och utgångsvärdet blir osäkert 1/0 (?). Oanslutna ingångar fångar upp elektriska störningar och måste därför också  betraktas som osäkra 1/0 (?) de bör därför alltid anslutas till lämplig fast nivå 1/0 beroende på funktionen.

wiki.gif 7400-series

pdf 7400.pdf   pdf 7402.pdf   pdf 7408.pdf  pdf 7432.pdf
7400.png 7402.png 7408.png 7432.png
pdf 7474.pdf   pdf 7486.pdf   pdf 74175.pdf   pdf 74283.pdf
7474.png 7486.PNG 74175.png 74283.png

Kopplingsdäck

muxboard.png     insideboard.png

Kopplingsdäck vid laborationen. Matningsspänning och jord är redan anslutna till kretsarna på labutrustningarna. Till höger en bild på kopplingsdäckets undersida med kontaktfjädrarna synliga och en bild på en kontaktfjäder för fem hål.

Kopplingsdäck vid laborationen. Kretsarna är instuckna i hål på kopplingsdäckets översida av plast. På undersidan finns kontaktfjädrar av metall som ansluter elektriskt till pinnarna och för vidare anslutningen till ytterligare fyra hål. I hålen kan man sticka ned kopplingsledningar så att anslutningen kan föras vidare till andra pinnar.

Kontaktfjädrarna är i grupper om 5 hål vertikalt. Detta motsvarar en kopplingspunkt (en nod) i ett kopplingsschema. I mitten av kopplingsdäcket finns ett isolerande "dike" så att pinnarna på kretsarnas båda långsidor isoleras från varandra. Kopplingsdäckets långsidor har extra långa kontaktfjädrar, så att alla hålen är här anslutna till varandra. Långsidornas hål används för att ansluta matningsspänning och jord till övriga kretsar. Övre långsidans hål är alla anslutna till +5V och nedre långsidans till Jord (0V).

Många kopplingsdäck har dubbla rader med hål på långsidorna - varje långsida kan då ha både matningsspänning och jord, man kan då enklare undvika att behöva dra ledningar över kretsarna, detta underlättar senare utifall någon krets går sönder och måste bytas.

Långa kopplingsdäck har långsidans kontaktfjädrar uppdelade i två sektioner och två rader. Sektionerna kan då användas för flera olika matningsspänningar till kretsarna - någon standard för detta finns egentligen inte - för ett sådant fall man får helt enkelt noga ta reda på vad som gäller!

Övriga komponenter


För att generera logiska insignaler använder vi DIP-switchar och gröna lysdioder. Observera att vi använder speciella lysdioder med inbyggda strömbegränsande resistorer (dom kostar någon krona mer, men förenklar kretsen)!  När strömbrytaren är öppen blir logiksignalen 0 på den gula ledningen, eftersom lysdioden är släckt och håller ledningen på 0V. När strömbrytaren är sluten går det ström till den gröna lysdioden, spänningen är +5V och den lyser, och logiksignalen på den gula ledningen är då 1. Man manövrerar DIP-switchen med en skruvmejselspets.


För att se logikkretsarnas utgångsnivåer använder vi röda lysdioder.


Från schema till kopplingsdäck.
I schemat har vi en NAND-grind kopplad som inverterare. I verkligheten, på kopplingsdäcket väljer man ut en av de fyra NAND-grindarna i chippet. En bygel (grå kopplingstråd) kopplar ihop ingångarna. Gul ledning IN leder till ingångarna och grön ledning OUT till grindens utgång. Matningsspänning (röd ledning) och jord (svart ledning) är anslutna till chippet.


Öva kopplingsarbete med Fritzing

Man kan förbereda sig inför laborationen genom att prova att göra kopplingarna på kopplingsdäcket med programmet Fritzing.

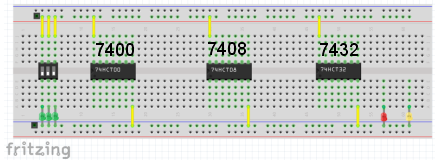

Ladda hem laborationens första kopplingsdäck som Fritzing sketch.

fritzing_component.gif CombinatorialCircuit1.fzz

Här visas hur man steg för steg kan koppla laborationens heladderarkrets

pdf step_by_step_connect.pdf



Simulering av logikfunktioner

  • Kan man kontrollera logikfunktioner utan att behöva koppla upp kretsarna?

Det ursprungliga sättet att kontrollera att elektronikkonstruktioner fungerar som avsett var att koppla upp och därefter kontrollmäta på kretsarna. I takt med att elektroniken blivit mer komplicerad och integrerad har detta blivit svårt - samtidigt som datorprogrammen har utvecklats så att det numera är naturligt att i hög utsträckning lita till simuleringar.

1973 utvecklades simulatorprogrammet SPICE (Simulation Program with Integrated Circuit Emphasis) vid  University of California, Berkeley  för att användas vid konstruktion av integrerade elektronikkretsar. Det är detta program som används än i dag av elektronikkonstruktörer - och i kursen kommer vi att använda den modernare versionen LTSpice!

Spice är en analog simulator, den använder således kontinuerliga värden på spänningar och strömmar. Detta är nödvändigt för den som ska konstruera integrerade kretsar, men för att kontrollera logiska funktioner skulle vi kunna nöja oss med en enklare simulator som bara räknar med 1 och 0. Beräkningskraften hos dagens datorer är dock så hög att vi slipper välja!

Besök:  http://www.linear.com/   för att hämta och installera programmet  LTspice  på din egen dator. Du behöver inte registrera dig om Du inte vill. Installationen är sedan "rättfram" enligt instruktionerna på hemsidan. Programmet finns för de flesta operativsystem, men denna Tutorial gäller utseendet under Windows.

( En MAC-avändare behöver nog känna till  pdf mac-shortcuts  för att kunna följa denna tutorial.

Titta också på How to use youtube.gif  LTspice for Mac Basics ).

Kursens simuleringsfiler

Programmet finns installerat på skolans datorer i labsal Ka-305 och i datorsalen Ka-309. I skolan packar Du upp kursens simuleringsfiler i din servermapp under    H:\IE1204 . (hemma kan Du spara "var som helst")
Du kan starta LTSpice genom att klicka på valfri   *.asc  - fil.
(Du kan även starta scad.gif LTSpice från startmenyn).

  Om du klickar på simulerings ikonen i programmet så genomförs en simulering med de av oss förvalda inställningarna. Därefter kan Du enkelt gå vidare genom att ändra värden eller inställningar för att själv utforska kursens kretsar!

  • zip   IE1204.zip  alla kursens simuleringsfiler (laddas ned från websidans topp).


Ett första simuleringsprogram med LTSpice

Vi använder lysdioder med inbyggda motstånd - vad är det och varför? Vi tar hjälp av simulatorn LTSpice för att förstå detta! Samtidigt får vi pröva på hur man ritar kretsschemor och simulerar med programmet.

Gör ett elektronikschema


Gör ett elektronikschema med en lysdiod!

scad.gif Starta LTspice. File - New Schematic


I skolans datorsalar är det viktigt att Du sedan sparar filerna på ditt serverbibliotek  H:\IE1204

Man hämtar komponenter under Edit - menyn. Eller om dom redan finns framme, från Snabb menyn.


r_icon.gif Resistor c_icon.gif  Capacitor
l_icon.gif Inductor cmp_icon.gif  Component
wire_icon.gif Wire label_icon.gif  Label net

Viktigt! Jordsymbolen  gnd_symbol.gif


Välj komponent, placera, klicka, tryck på  <esc>  när Du inte längre vill fortsätta att placera ut samma komponenttyp.

För att vrida på komponenterna  Ctrl-R.

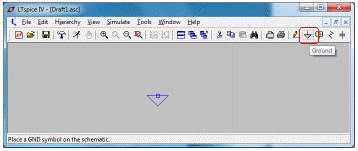

gnd_icon.gif Alla ritningar måste ha en jordsymbol GND. Placera den först så att Du inte glömmer den. Detta är helt nödvändigt - inga simuleringar fungerar annars!

Spänningskälla

Därefter behöver vi en spänningskälla (ett batteri). Den finns i komponentbiblioteken.
cmp_icon.gif Component, öppnar komponent fönstret. I textrutan kan man söka alla komponenter, komponentnamnet är  voltage  men det kan räcka med att skriva de första bokstäverna  vo..   för att den ska hittas.


Placera spänningskällan med musen, klicka och tryck sedan på  <esc>. Spänningskällan har beteckningen/namnet V1 och värdet/modellen V.


hand_pointer.gif För att förändra en komponent, nu spänningskällan, för man muspekaren över symbolen för V1 så att den antar formen av en hand - högerklicka och fyll i parametern  DC value[V]  till 5. Nu har vi ett 5V batteri.


diode_icon.gif Diod

cmp_icon.gif En diod finns i komponentbiblioteken. I textrutan söker man på komponentnamnet  diode  (dio .. kan räcka). Placera sedan ut dioden på schemat.


I schemat har dioden beteckningen/namnet D1 och värdet/modellen D.

 d_change.gif  led.gif

Vi ska inte ha någon vanlig diod - vi behöver en lysdiod (LED Light Emitting Diode), och någon sådan modell finns inte medlevererat till programmet?  (Vanliga dioder är tillverkade av Kisel, lysdioderna av GalliumArsenid - skillnaderna i data är stora, inte bara det att lysdioden avger synligt ljus!).

Nu så brukar de flesta leverantörer av elektronikprodukter publicera SPICE-modeller över sina komponenter, så efter lite sökande så har vi hittat följande model för lysdioden (vi bryr oss här inte om vad parametrarna betyder):

.model LED D(Is=1e-19 N=1.6 Rs=2.5 Eg=2.1)

För först muspekaren mot D1 modell-namnet D så att den antar formen av bokstaven  I, högerklicka och byt ut modellnamnet D mot något annat namn - tex. LED. Därefter måste vi beskriva modellen LED för simulatorn. Det gör man enklast genom att föra in modellen som ett SPICE direktiv direkt någonstans på schemat.

directive_icon.gif Välj SPICE directive på Edit menyn. Kopiera och klistra in modell-texten från ovan. (OBSERVERA att den inledande punkten ingår i direktivet!) Klicka på OK, och placera sedan ut texten på ledig plats på schemat.



(När det gäller längre modell-beskrivningar blir det otympligt med modellerna direkt i schemat, då brukar man placera dem i textfiler med filnamnstillägget  *.lib.)

Wires

wire_icon.gif Klicka på Wire. Dra ledningar genom att klicka vid start, vid varje böj och vid slutpunkten. Avsluta med  Esc.

move_icon.gif Move. Kanske behöver man flytta på komponenter, eller texter?
cut_icon.gif Cut. Kanske måste man ta bort felaktigheter för att börja om?


Simulering

Spice har många olika simuleringstyper. Transient (tidsvep), AC Analyses (frekvens svep), DC sweep, Noice, DC Transfer, DC op pnt. För laborationsförberedelserna behöver Du använda Transient och DC op pnt.


Under Simulate menyn, Edit Simulation Cmd, kan man ställa in vilken simulering som ska göras.

Under fliken DC sweep anger vi att källan V1 ska förändras linjärt från 0V upp till 5V i steg om 0,01V (increment). Vi kommer då att kunna se hur strömmen genom dioden ändras vid olika spänningar - vi kommer däremot inte att få se om lysdioden lyser (en så rolig simulator är det inte).
Klicka på OK, och placera simuleringskommandot på schemat. (En van användare hade kunnat skriva dit simuleringskommandot direkt utan att gå via menyvalet  Edit Simulation Cmd).


Simulate, Waveform viewer

 simulate_symbol.gif  wave_symbol.gif

simulate_icon.gif Run. Simulera genom att klicka på simuleringsikonen.

wave_icon.gif Waveform Viewer visas.

probe_voltage.gif För muspekaren mot någon ledning så antar den formen av en spännings probe - man vänster-klickar för att välja att visa valfri spänning med waveform viewer.
probe_current.gif För muspekaren mot någon komponent så antar den formen av en ström probe - man vänster-klickar för att visa valfri ström med waveform viewer.


current_probe_icon.gif För nu muspekaren mot Diodsymbolen och vänster-klicka när den förändras till en ström probe. Nu kommer diodströmmen att visas i waveform viewer.

Vi ser att sambandet mellan spänning och ström för dioden är olinjärt (med ett "knä" vid 1,5V). När dioden ansluts till en 5V spänningskälla blir strömmen 1.3A, 1300 mA. Normal ström till en liten lysdiod är 11,5 mA så strömmen blir 100 gånger för hög när lysdioden ansluts direkt till 5V! Lysdioden tål inte detta (100 ggr överström) - det är inget som simulatorn visar - utan det är något som en utbildad ingenjör ändå ska förstå. (Visst hade det varit roligt med ljudeffekter och animeringar, men kom ihåg att simulatorn ursprungligen härstammar från 1970-talet!).

Lämna simuleringen genom att stänga  Waveform  fönstret.

  • Lysdioder måste ha seriemotstånd för att begränsa strömmen till önskat värde. Vi använder lysdioder med inbyggt motstånd - vilket värde har detta motstånd?

cut_icon.gif Klipp bort någon leddning för att bereda plats för en resistor.
r_icon.gif placera ut resistorn.

r_series.gif  r_change_schematic.gif  led_r-complete.gif

 r_change.gif För muspekaren över R vid R1 så att den antar I-form - högerklicka och fyll i fönstret Enter new Value for R1 till tex. 1000 (1000 ohm, kan även skrivas 1k).

Simulate menyn, Edit Simulation Cmd, klicka på fliken DC op pnt. Klicka på OK och placera texten i schemat.


Det tidigare simuleringskommandot har fått ett semikolon framför sig (=kommenterats bort). Nu gäller simuleringskommandot   .op .  Detta är den enklaste simuleringstypen, vi kommer endast att få en textlista över spänningar och strömmar i kretsen.

       --- Operating Point ---

V(n002): 1.58402    voltage
V(n001): 5          voltage
I(D1):   0.00341598 device_current

Strömmen genom lysdioden blir tydligen 3,4 mA - vi önskar 11,5 mA - så vi kan minska värdet på R1. Gör det och simulera dig fram till ett rimligt värde. Ange detta värde för serieresistor i förberedelserna till Lab1. Vi kan utgå ifrån att det är ett liknande resistans värde som finns inbyggt i våra lysdioder.

Det är numera så vanligt med lysdioder så att en del websidor har infört script för att räkna ut serieresistorn. Du kan prova  Online series resistor calculator  (använd värdet på forward voltage Vf = 2.1 V).

  • Om Du har haft stora problem med att "få till" schemat, så finns det färdigritat som
        ledx.asc  bland kursens simuleringsfiler. Dubbelklicka på den filen och simulera sedan med   simulate_icon.gif Run.


Simulering av kombinatoriska kretsar  -  logikgrindarnas sanningstabeller

inför labb Kombinatoriska kretsar )

NAND-grind 7400

7400gate1.gif  7400simple.gif

Testuppkopplingen för att undersöka en NAND-grind vid laborationen  Kombinatoriska kretsar.


För att simulera sanningstabeller för kombinatoriska nät har vi gjort några mall-filer. Man placerar sitt kombinatoriska nät inom det inringade gröna området i figuren, DUT (Device Under Test). Det som behövs är binärkodade in-signaler, och sådana kan man få från en "räknare" som räknar i binärkod (Vi går igenom räknare vid föreläsning 8, men använder en sådan 74161 redan nu!). Q3Q2Q1Q0 räknar från 0000 till 1111. För att "scanna" igenom sanningstabellen så ansluter man dem till det kombinatoriska nätets ingångar.

Digitala utgångar är antingen 1 eller 0, visar man dem med Waveform viewer så hamnar alla signaler precis över varandra på ett oöverskådligt sätt. I mall-filerna har vi därför blocket DVIEW5 som förskjuter fem digitala signaler till en tydlig bild. Det finns också en DVIEW10 för upp till 10 signaler.

Mall-filen innehåller två Spice-direktiv med namnen på två filer med modeller. Alla 74-seriens logikkretsars modeller finns i filen    74hct.lib   och Digital Signal Viewer modellerna finns i filen  dview.lib.


Öppna nu mall-filen    truth_template2.asc   och spara den direkt  under namnet  7400_test.asc  (  i skolan i mappen  H:\IE1204\  ).

 cmp_icon.gif Component. Top Directory Bläddra fram till mappen med kursens simuleringsfiler. Välj där 74HCT00.


wire_icon.gif Dra ledningar.  move_icon.gif cut_icon.gif  Snygga upp!


label_icon.gif Label Net. Namnge ledningarna 1A 1B 1Y så blir det lättare att skilja på signalerna. Placera namnet vid ledningen (i kontakt med ledningen).



Ritningens simuleringsprofil är denna gång Transient, ett tidsvep. Spänningskällan V2 är konstant 5V och ger oss 0 och 1 till kretsarna. Spänningskällan V1 är nu en pulsgenerator som avger 18 pulser i följd.  Detta är fler än vad som behövs för att scanna igenom sanningstabellen. Matningsspänningen till logikkretsarna är underförstådd av simulatorn.


simulate_icon.gif Run. Simulera.   wave_icon.gif Waveform Viewer visas.

voltage_probe_icon.gif För muspekaren mot ledningen 1A och klicka när den förändras till en spännings probe. Upprepa för 1B och 1Y.


För nu in de simulerade värdena i labhäftets tabell - vid laborationen får Du jämföra dem med dina uppmätta värden!

  • Om Du har haft stora problem med att "få till" schemat, så finns det färdigritat som
     7400_testx.asc   bland kursens simuleringsfiler. Dubbelklicka på den filen och simulera sedan med   simulate_icon.gif Run.

 Simulera nu AND-grind och OR-grind


cut_icon.gif move_icon.gif   cmp_icon.gif  Spara om ritningen som  7408_test.asc  respektive  7432_test.asc. Redigera om genom att byta till kretsen  74HCT08  respektive   74HCT32.
simulate_icon.gif Simulera och fyll sedan i sanningstabellerna i labhäftet.
Vid laborationen får Du jämföra dem med dina uppmätta värden!

       7408_testx.asc       7432_testx.asc



Simulera kombinatorisk krets   ( inför labb Kombinatoriska kretsar )

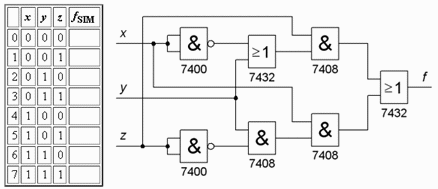

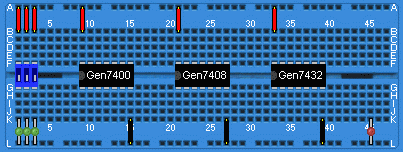

Testuppkoppling för att vid laborationen bygga och undersöka en kombinatorisk krets.


Öppna nu mall-filen    truth_template3.asc   och spara den direkt under namnet
 circuit_test.asc   (  i skolan i server mappen  H:\IE1204\  )

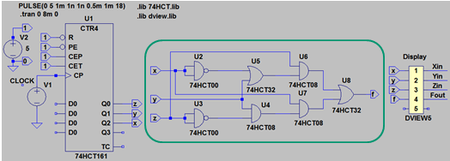

Rita den kombinatoriska kretsen, den inringade delen av figuren, och anslut den till de övriga delarna, räknaren och displayen, så att kretsen kan simuleras.

För att slippa dra ledningar "kors och tvärs" över schemat kan man använda   label_icon.gif Label Net. Förutom att en punkt i schemat kan ges ges ett namn, kan man även ange den som en  output  eller en   input.


En  output  och en  input  med samma namn innebär att de är anslutna till varandra (tex. Z i figuren ovan).  (Varning!  två output får inte ha samma namn, däremot kan flera input ha samma namn).

Tips!  Med duplocate_icon.gif Duplicate kan man återanvända (kopiera, klistra in) sådant som redan finns på ritningen då behöver man inte leta reda på det i menyerna.

simulate_icon.gif Run. Simulera.   wave_icon.gif Waveform Viewer visas. För därefter in värdena för  Fout  till kolumnen  fSIM  i sanningstabellen i laborationshäftets förberedelseuppgift. Passa också på att studera tidsdiagrammen - kan du direkt komma på vilken slags krets det är?

        circuit_testx.asc

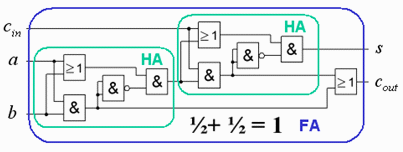

Simulera Heladderaren    ( inför labb Kombinatoriska kretsar )


Som förberedelse har Du resonerat Dig fram till vilken sanningstabell som måste gälla för en heladderare. Nedan är en krets som påstås vara en "heladderare".

Öppna nu den färdiga filen    fulladd.asc     simulate_icon.gif simulera och kontrollera att resultatet överenstämmer med din sanningstabell. Du kommer att bygga upp kretsen och testa den under laborationen.

Jämföra kretsar

Ett annat sätt att kontrollera kretsen, är att jämföra den med en färdig heladderare.

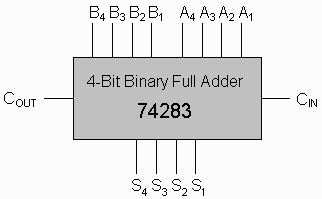

Vid laborationen har vi kretsen 74283 som är en 4-bitsadderare. Den består av fyra heladderare med en Carry-kedja i serie mellan dem. Man kan inte direkt komma åt alla anslutningar till en av heladderarna tex. den fjärde med Cout S4 A4 B4 men C3 bara åtkomlig internt i kretsen.

Man får använda ett knep. Om A3 och B3 kopplas ihop så att dom alltid har samma värde kommer dom att generera C3 eftersom carry ut från en heladderare har samma värde som en majoritet av bitarna in.

Öppna nu den färdiga filen     fulladd_compare.asc   I filen jämförs de två heladderarkretsarna för alla möjliga insignaler.  Utsignalerna tas till två xor-grindar för jämförelsen.
simulate_icon.gif simulera och se om de båda kretsarna är exakt lika. Förmodligen ser Du några avvikelser som Du säkert vill diskutera med labassistenterna vid laborationen?

Heladderarens symmetriegenskaper

Vad skulle hända om man kastar om ordningen mellan insignalerna till en av heladderarna? I filen
  fulladd_compare_crossed.asc   har vi gjort så med ledningarna till heladderaren i 74383.

simulate_icon.gif simulera och se om det blir någon skillnad - förklara resultatet.


Addition av 4-bitstal ( inför labb Kombinatoriska kretsar )

En fyrabits adderare har en sanningstabell med 256 (28) rader!
Ska vi simulera kretsen 74283 så får vi nog  i stället nöja oss med några testvärden.

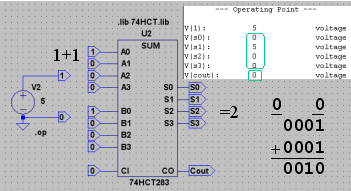

Öppna nu den färdiga filen     4bit_add.asc   I filen simuleras 1+1=2 (och det är ju sant). Simuleringen ger en textfil med uppgift om spänningar, och "1" är där 5V. Man ändrar värden genom att föra muspekaren mot  input  symbolen input.gif tills muspekaren ändras till  I-form, då högerklickar man och byter till önskat värde.

simulate_icon.gif Simulera med olika siffror så att Du blir säker på addition (och subtraktion) av binära tal, med och utan tecken.

talcirkel_unsigned.gif  talcirkel.gif

Calculator för addition av hexadecimala tal

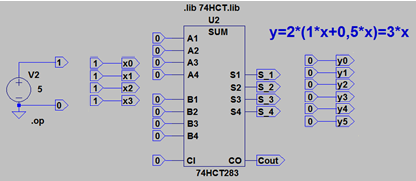

Multiplikation med konstant (3\(\times\)) med en adderare
inför labb Kombinatoriska kretsar )


När Du funderat färdigt på hur man kan multiplicera ett 4-bitstal x med konstanten 3 med hjälp av en 4-bitsadderare kan Du prova din idé med filen   mul3_template.asc . Du behöver inte dra några ledningar det räcker med att knyta ihop utgångar med ingångar med namnen.

Lycka till med laborationsförberedelserna!

William Sandqvist created page 24 October 2014

commented 5 November 2016

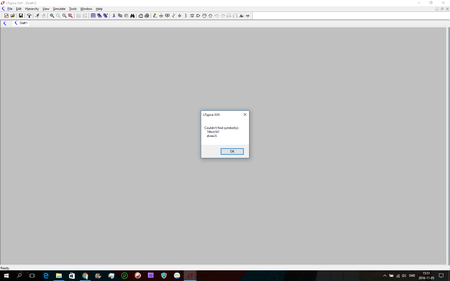

När jag försöker starta demon i förberedelseuppgift 1 med namnet "truth_template2" kommer det här felmeddelandet upp

Felmeddelande_1.

När jag sedan istället öppnar "7400_testx" kommer det här felmeddelandet upp

Skärmbild (25).png.

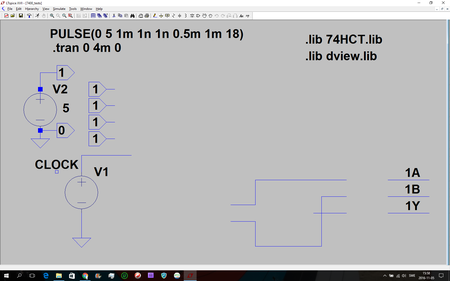

I bakgrunden av den andra skärmbilden kan Du se hur kretsen ser ut. Så här ser "7400_testx" ut

Skärmbild (26).png.

Jag använder LTspice XVII. Hur ska jag göra för att öppna filen utan att få ett felmeddelande?

Teacher commented 5 November 2016

Det verkar som om de komponenter som finns i 74HCT.lib och dview.lib inte finns med i schemat. Kanske LTSpice inte hittar lib filerna. Ligger dom i samma mapp som schemat så borde dom ju hittas?

I stället för att kämpa med Datorkrångel kan man prova programmet i skolan i datorsal 309.

/william

One user removed his/her comment
commented 12 November 2016

De två resultaten stämmer alltså inte med varandra och jag undrar vilket som är rätt och vilket som är fel.

Tack på förhand!

Teacher commented 12 November 2016

Vänligen skriv inte svaret till en förberedelseuppgift på webben - det är som att avslöja vem mördaren är i en deckare.

Ingen behöver något optimalt värde. Lysdioder är individer och de har alla olika spänningsfall, man räknar alltid med något medelvärde. Meningen med resistorn är att lysdioden inte ska brinna upp, samtidigt som den ska lysa hyfsat bra.

Det är helt enkelt så att det förekommer olika modeller. Men nog är det väl så att det blir ungefär samma R? Och nog är det väl så att det skulle fungera bra med det ena eller det andra R?

/william

commented 12 November 2016

Ok, jag tog bort kommentaren som innehöll svaret. Jag ber om ursäkt, tänkte mig inte riktigt för.

Om jag förstår dig rätt så beror alltså skillnaden på att jag i LTSpice simulerar en specifik lysdiod (med specs enligt .model LED D(Is=1e-19 N=1.6 Rs=2.5 Eg=2.1)), medan Online series resistor calculator räknar fram ett svar som inte avser just den modellen av lysdiod?
